ケンウッドの受信改造法

全メーカー

掲載機種　一覧表　　機種名をクリックして下さい　（近くへジャンプします）
固定機・モービル機	ハンディー機	ハンディー機	他
TS-440 WARC TM-V7 TM-D700　UP TM-V708　UP TM-701 TM-702 TM-732 TM-733 TM-833 TM-G707 TM-221 TM-421	TH-78 TH-79 TH-89 TH-G71 TH-F7 TH-K7	TH-22 TH-42 TH-F27 TH-F28 TH-F47 TH-F48 TH-K28 TH-K48 TH-K2　UP TH-K4　UP
■パワーのタイプが違っても、改造方法は基本的に同じです。 　コマンド記述の見方は 　　（例）　[F]+[M/S]+電源ON　は、[F]ボタンと[M/S]ボタンを押しながら、電源を入れるという意味です ■周波数帯の表示は、特に意味があって分けているのではありません。 　使用可能になるおおよその周波数帯を、書きやすいように都合で分けて表示しています。 ■質問等も一切受付けません。質問メールを頂いても回答しませんので、あしからずご了承下さい。 ■この参考資料による改造の、いかなる結果にも一切の責任を負いません。 　　改造する人は、全て個人の責任に於いてして下さい。

---

機種名		方　　法	コマンド

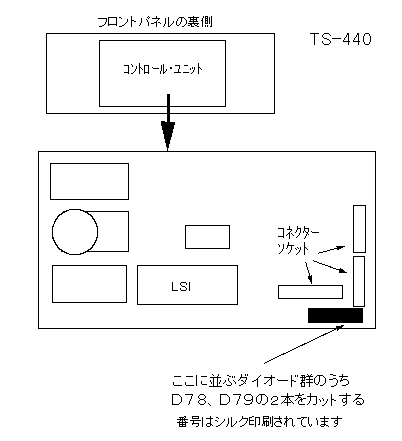

TS-440S/V	WARC ﾊﾞﾝﾄﾞ	フロントパネル裏側にある、コントロールユニット のシールドカバーを外し、図のダイオード ２本をカットする

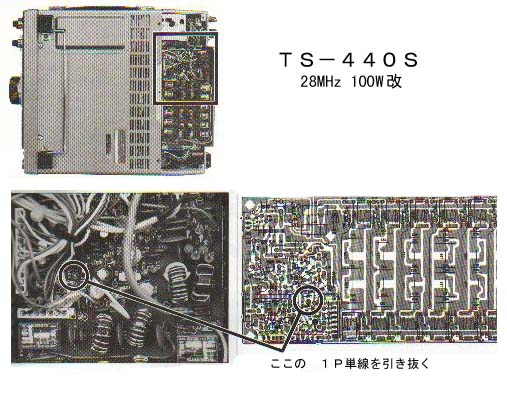

	28MHz 100W	TS-440VはPA-440取付時

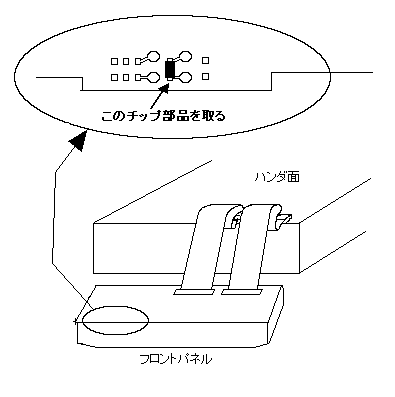

TM-V7	118〜174MHz 300〜470MHz 800〜1000MHz	上下のﾊﾟﾈﾙを外した後、図のようにフロントﾊﾟﾈﾙ 側を前に倒して、コントロール基板のチップ部品 を外す	なし

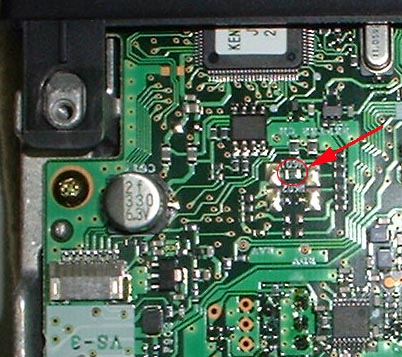

TM-D700	118〜136MHz 136〜175MHz 300〜524MHz 800〜1300MHz	本体のスピーカーの無い側。フロント近く。 写真を参照してチップ抵抗を外す。	なし

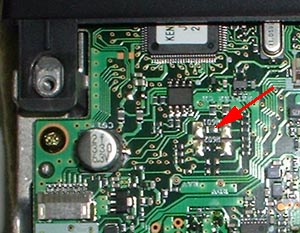

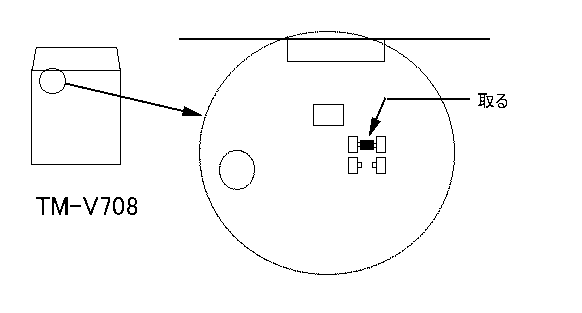

TM-V708	118〜136MHz 136〜175MHz 300〜524MHz 800〜1300MHz	本体のスピーカーの無い側。フロント近く。図または 写真を参照してチップ抵抗を外す。	なし

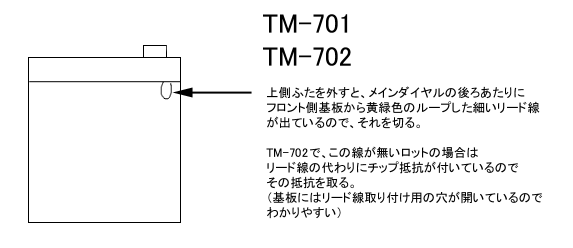

TM-701	118〜173.995MHz 340〜469.995MHz 850〜949.995MHz	上側のフタを外すと、図のようにメインダイヤルの 後ろ辺りに、フロント側基板から出ている黄緑色 のループ線が見えるので、それを切る。	［ＭR］＋電源ＯＮ
TM-702	118〜173.995MHz 340〜469.995MHz 850〜949.995MHz	上側のフタを外すと、図のようにメインダイヤルの 後ろ辺りに、フロント側基板から出ている黄緑色 のループ線が見えるので、それを切る。	［ＭR］＋電源ＯＮ

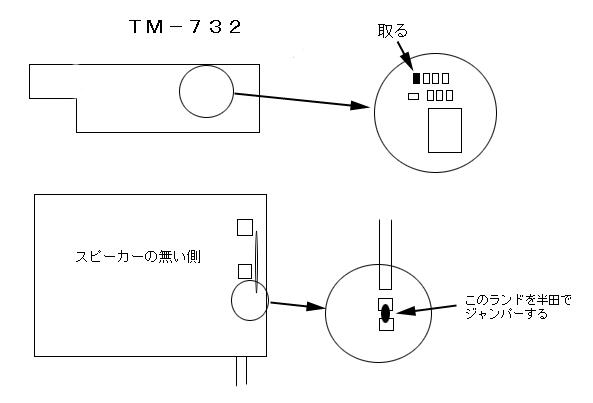

ＴＭ−７３２	118〜174MHz 300〜470MHz 800〜1000MHz	フロントパネルの裏側の図のチップ部品を取る 800MHz台の受信には半田ジャンパーも必要．	なし 最初の電源投入時にのみ、おめで とうのファンファーレが鳴ります

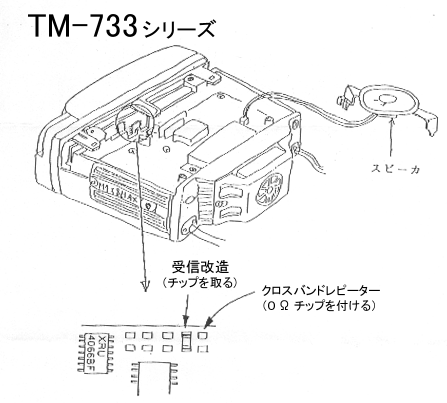

ＴＭ−７３３	118〜174MHz 300〜470MHz 800〜1000MHz	フロントパネルの裏側の図のチップ部品を取る	リセットは　［ＭR］＋電源ＯＮ

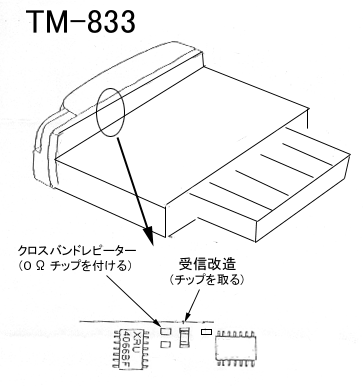

ＴＭ−８３３	136〜174MHz 300〜470MHz 800〜1000MHz 1220〜1310MHz	フロントパネルの裏側の図のチップ部品を取る	リセットは　［ＭR］＋電源ＯＮ
TM-G707	118〜174MHz 300〜470MHz 800〜1000MHz	上下のﾊﾟﾈﾙを外した後、図のようにフロントﾊﾟﾈﾙ 側を前に倒して、コントロール基板のチップ部品 を外す	なし

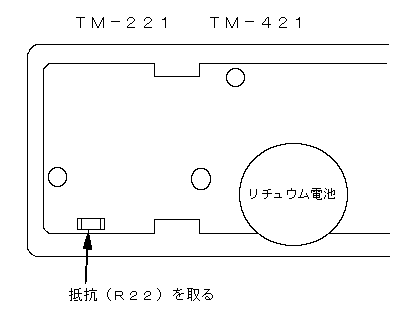

ＴＭ−２２１	140〜160MHz	リチュウム電池のある基板の図のＲ２２を取る。 改造後の表示周波数幅よりも実際のVCOロック 周波数幅は狭い。
ＴＭ−４２１	430〜450MHz	リチュウム電池のある基板の図のＲ２２を取る。 改造後の表示周波数幅よりも実際のVCOロック 周波数幅は狭い。

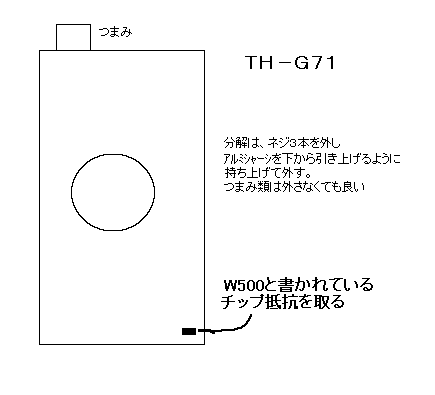

ＴＨ−Ｇ７１	118〜174MHz 320〜470MHz 800〜950MHz	表示部側の基板にある図のチップ抵抗を外す

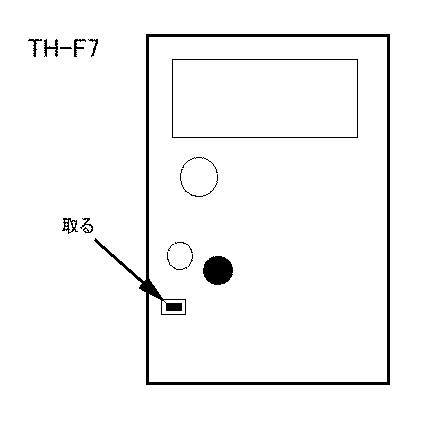

ＴＨ−Ｆ７	0.1〜1300MHz	前面ケースを外して図のチップ抵抗を取る
ＴＨ−７９	67〜180MHz 300〜512MHz 800〜999MHz	TX/RXﾕﾆｯﾄの図のチップ部品を外す。 リセット方法は １．[Ｆ]＋[電源ＯＮ] 　２．[All Reset?] と表示されてから[Ｆ]	バンド切替などの取扱い方法

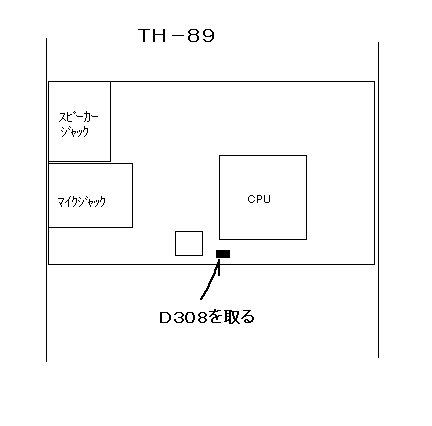

ＴＨ−８９	300MHz帯と 800MHz帯 が増える	TX/RXﾕﾆｯﾄの図のチップ部品を外す 外す場所により、ＣＨ表示も可能

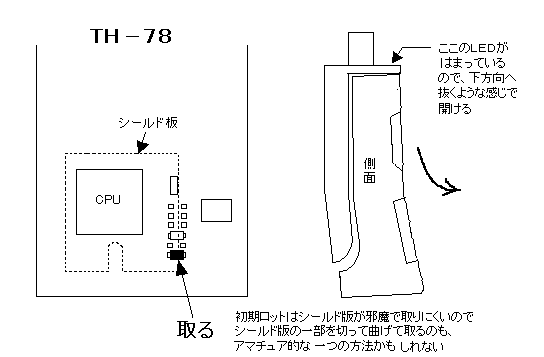

ＴＨ−７８	50〜179.995MHz 300〜511.990MHz 800〜949.9875MHz	分解は、上部パネルのＬＥＤに注意が必要。 シールド版の下の図のチップ部品を取る	完了後オールリセットをする。 バンド切替などの取扱い方法

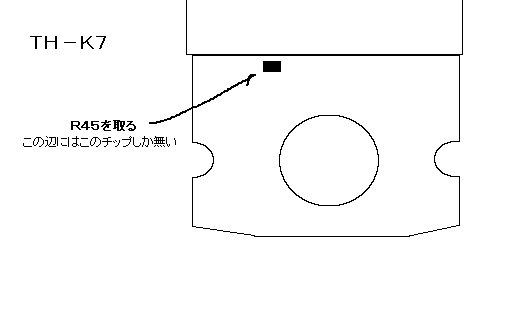

ＴＨ−Ｋ７	80MHz帯 118〜170MHz 300〜400MHz 410〜470MHz 800〜950MHz	アンテナコネクターの止めナットとつまみの止め ナットと電池ケース内のネジを外して分解し、 図のチップ部品を外す	なし

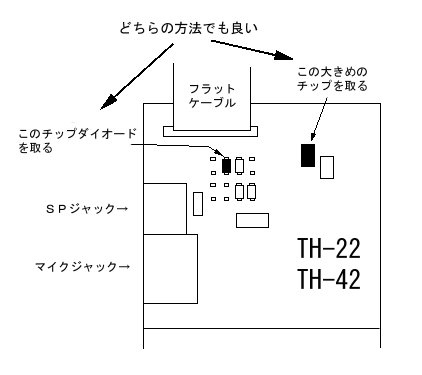

ＴＨ−２２	136〜174MHz	つまみを引き抜き、上部カバー（ゴム）を外し、 ケースのネジ２本を外して、図のチップダイオード を取る	なし
ＴＨ−４２	400〜470MHz	つまみを引き抜き、上部カバー（ゴム）を外し、ケース のネジ２本を外して、図のチップダイオードを取る	なし

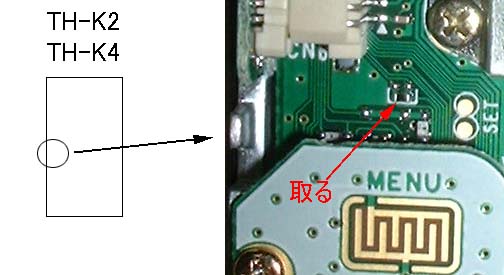

ＴＨ−Ｋ２	136〜174MHz	写真のチップ抵抗を取る	なし
ＴＨ−Ｋ４	400〜470MHz	写真のチップ抵抗を取る	なし

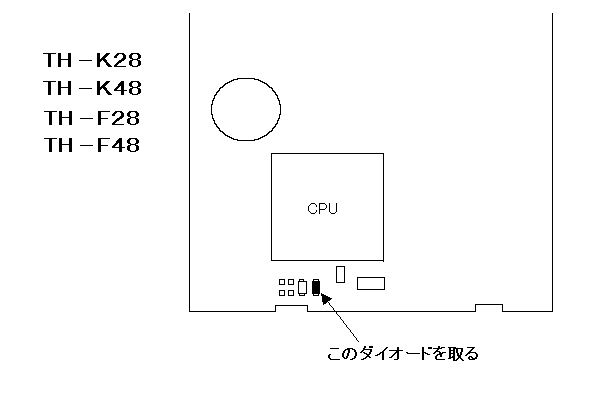

ＴＨ−Ｋ２８	100〜136MHz 136〜174NHz 300〜400MHz	ＣＰＵ近くにある図のチップダイオードを取る 組み立ててからリセットをする	改造後のバンド切替は ［MHz］キーを長く押す
ＴＨ−Ｋ４８	340〜400MHz 400〜470MHz 800〜950MHz	ＣＰＵ近くにある図のチップダイオードを取る 組み立ててからリセットをする	改造後のバンド切替は ［MHz］キーを長く押す
ＴＨ−Ｆ２７	118〜136MHz 136〜174MHz 300〜400MHz	ＣＰＵの近くにある黄緑色のリード線をカットする	リセットは　［Ｍ］＋電源ＯＮ 改造後のバンドの切替方法
ＴＨ−Ｆ２８	100〜136MHz 136〜174MHz 340〜520MHz	ＣＰＵ近くにある図のチップダイオードを取る 組み立ててからリセットをする	改造後のバンド切替は ［Ｆ］を押した後に［WXY］キー を押す
ＴＨ−Ｆ４７	294〜400MHz 415〜470MHz 800〜949MHz	ＣＰＵの近くにある黄緑色のリード線をカットする	リセットは　［Ｍ］＋電源ＯＮ 改造後のバンドの切替方法
ＴＨ−Ｆ４８	136〜174MHz 340〜470MHz 800〜950MHz	ＣＰＵ近くにある図のチップダイオードを取る 組み立ててからリセットをする	改造後のバンド切替は ［Ｆ］を押した後に［WXY］キー を押す
