| 掲載機種 機種名をクリックして下さい （近くへジャンプします） |
|||
| ★パワーのタイプが違っても、改造方法は基本的に同じです。 ★コマンド記述の見方は （例） [F]+[M/S]+電源ON は、[F]ボタンと[M/S]ボタンを押しながら、電源を入れるという意味です ★周波数帯の表示は、特に意味があって分けているのではありません。 使用可能になるおおよその周波数帯を、書きやすいように都合で分けて表示しています。 ★この資料による改造のいかなる結果にも一切の責任を負いません。 改造する人は、全て自分の責任に於いて実施して下さい。 また、質問等も一切受付けません。電話や質問メールを頂いても回答しませんので、あしからずご了承下さい。 |
| 機種名 | 方 法 | コマンド | |
| ＦＴ－８１７ | 0.1～33MHz 33～56MHz 76～108MHz 108～137MHz 137～154MHz 420～470MHz |
図のページを参照 | [F]と[V/M]を押しながら電源ON |
| ＦＴ－８４７ | 100KHz～76MHz 108～174MHz 420～512MHz |

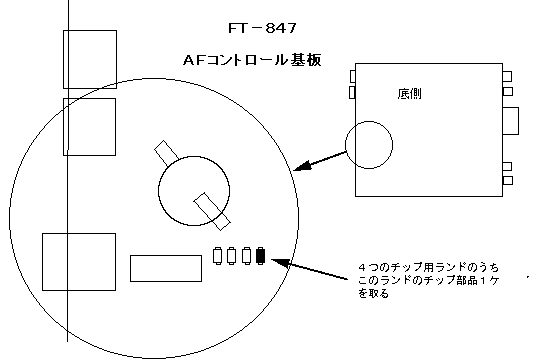

本体の底側、ＡＦコントロール基板にある、バック アップ電池の横にあるチップ部品を外す。図を参照 |
[FAST]＋[LOCK]＋電源ＯＮ |
| ＦＴ－８５７ | 0.1～56MHz 118～164MHz 420～470MHz |
本体上ケースを外して、CPU近くの９個並んだランド のうち、一番隅のチップを外す |
[F]＋[V/M]＋電源ＯＮ |
| ＦＴ－８９７ | 0.1～56MHz 118～164MHz 420～470MHz |
本体上ケースを外して、CPU近くの９個並んだランド のうち、一番隅のチップを外す |
[F]＋[V/M]＋電源ＯＮ |
| FT-767 GXX | 1.5～14.999MHz 18.5～21.999MHz 25.0～29.999MHz 140.0～149.995MHz |

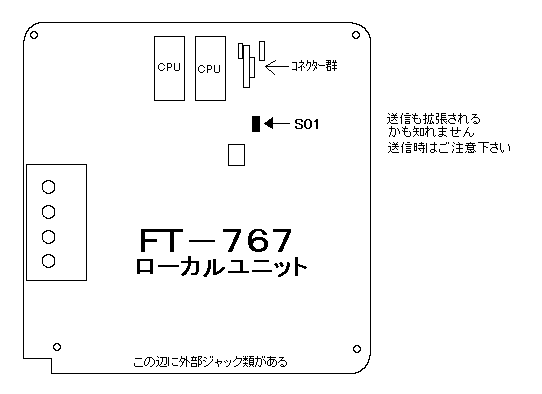

HF: ローカルユニット（内側ｼｰﾙﾄﾞの下）の２ヶ並ん だＣＰＵの横のＳ０１スイッチを切り替える 144M: [OFFSET]キーを押しながら電源ＯＮ 430Mは、現在不明 |
|
| ＦＴ－２７００Ｒ | 144～153MHz | フロントパネル裏側の、２ヶ並んだＣＰＵの角付近 並んだダイオードの横の空きランドにダイオードを 追加する |
|
| ＦＴ－４６００ | 110～180MHz 330～510MHz 800～970MHz 1100～1300MHz |

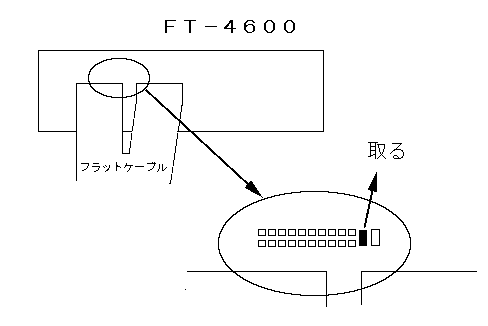

裏表の蓋を外してフロント部を外す． つまみ類は外さなくても良い． フラットケーブル・ソケットの側にある図のチップ部品 を取る |
１．[D/MR]＋[REV]＋電源ＯＮ でオールリセット ２．[MHz]＋[PAGE]＋電源ＯＮ |
| ＦＴ－４７００ | 130～180MHz 430～500MHz 800～950MHz |
前期型は右のコマンドだけでよい。 後期型は図のチップ部品を取ってからコマンド入力。 いずれも、800MHzの受信はアンテナ増設を要する |
[CALL]+[BAND]+電源ＯＮ |
| ＦＴ－４８００ | 110～180MHz 335～465MHz 800～960MHz 1050～1300MHz |

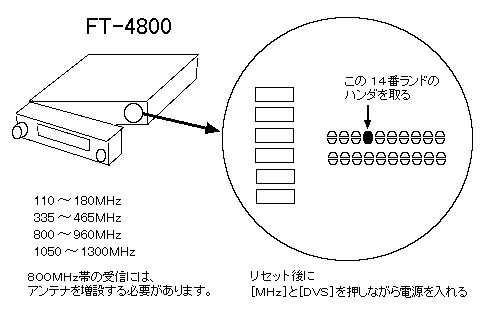

図を参照して下さい | リセット後に [MHz]＋[DVS]＋電源ＯＮ |
| ＦＴ－４９００ | 110～180MHz 340～470MHz 800～970MHz 1100～1400MHz |
図を参照して下さい | リセット後に [MHz]＋[DVS]＋電源ＯＮ |
| ＦＴ－５８００ | 335～400MHz 420～460MHz 773～960MHz 1250～1300MHz |

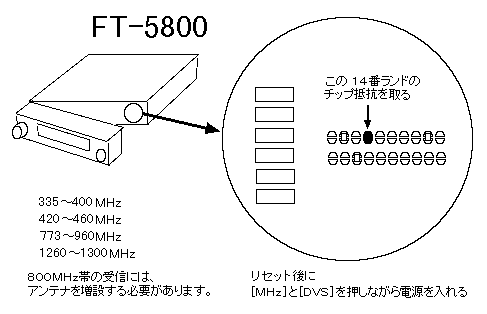

図を参照 | リセット後に [MHz]＋[DVS]＋電源ＯＮ |
| ＦＴ－７８００ | 上ケースを外して、CPU横の図のチップ抵抗を外す。 |
コマンド不要 | |
| ＦＴ－８０００ | 110～280MHz 280～129.9995MHz |
表裏の蓋を外し、フロント部を止めているツメ６ヶ所 を外し、本体と繋いでいるフラットケーブルも外す。 本体側基板にある図のチップ部品を２ヶ外す。 |
１．[REV]+[VFO/MR]+電源ＯＮ でオールリセットをする ２．[HOME]+[SCAN]+電源ＯＮ |
| ＦＴ－８１００ | 110～280MHz 280～1299.995MHz |
上蓋を外し、フロント近くにあるCPUの側の 図のチップ部品２ヶを外す |
１．[REV]+[VFO/MR]+電源ＯＮ でオールリセットをする ２．[HOME]+[SCAN]+電源ＯＮ |
| ＦＴ－８５００ | 110～174MHz 300～530MHz 800～996MHz |
本体の上下とフロントのパネルを外し、フロント側 の図のチップ部品を外す |
リセット後に 図に記載のコマンドを入力 |
| ＦＴ－８８００ | 105～520MHz 700～999.99MHz |
本体上ケースを外して、ＣＰＵ脇のチップ抵抗を 取る |
リセット不要 |

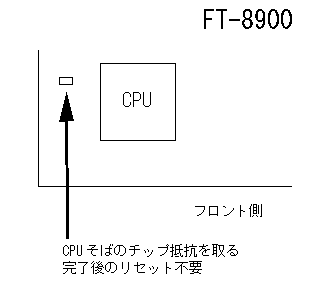

| ＦＴ－８９００ | 本体上ケースを外して、ＣＰＵ脇のチップ抵抗を 取る |
リセット不要 | |

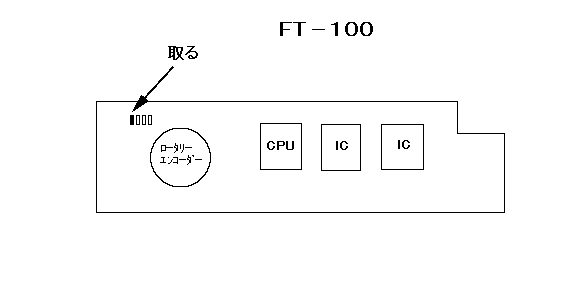

| ＦＴ－１００ | 0.03～970MHz | ﾊﾟﾈﾙの裏蓋をビス２本を取って外す。 ディスプレイユニットの、図のチップ抵抗を外す |
[DWN]＋[STEP]＋電源ＯＮ |
| ＦＴ－９０ | 100～230MHz 300～500MHz 810～999MHz |

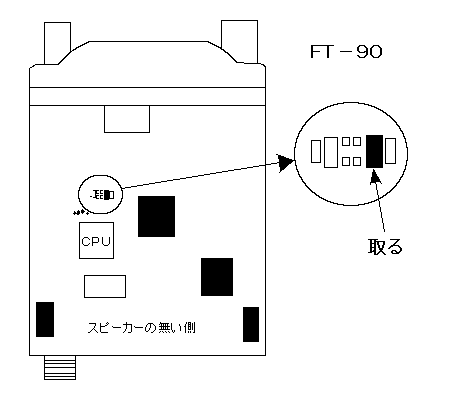

ＳＰの無い側のケースを外し、図のチップを外す | 1.オールリセットをして電源OFF 2.  と キーを押しながら電源ON |
| ＦＴ－２１２Ｌ | 130～180MHz | ＜コマンド改造＞ [MHz]と[VOICE]を押しながら電源ＯＮ。 後期型のハード改造が必要なタイプはﾌﾛﾝﾄﾊﾟﾈﾙ裏 の基板図の１３番ランドのチップを取る |
コマンド改造時はリセット不要。 リセットすると元に戻ってしまう。 |
| ＦＴ－２１５ | 110～139.99MHz 140～180MHz 320～470MHz |
上下ケース、フロントつまみ類を外してフロントパネ ルと本体を分離させ、本体側図の５番ランドのチッ プ抵抗を取る |
[CALL]＋[MHz]＋電源ＯＮ |
| ＦＴ－７１２Ｌ | 430～500MHz 800～950MHz |
＜コマンド改造＞ [MHz]と[VOICE]を押しながら電源ＯＮ。 後期型のハード改造が必要なタイプはﾌﾛﾝﾄﾊﾟﾈﾙ裏 の基板図の１３番ランドのチップを取る |
コマンド改造時はリセット不要。 リセットすると元に戻ってしまう。 |
| ＦＴ－７１５ | 320～510MHz 800～1000MHz |
上下ケース、フロントつまみ類を外してフロントパネル と本体を分離させ、本体側図の５番ランドのチップ抵 抗を取る |
[CALL]＋[MHz]＋電源ＯＮ |

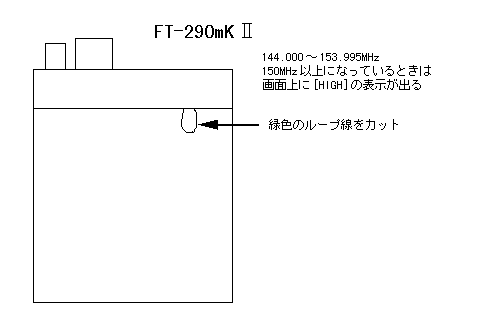

| FT-290mKⅡ | 144～153.995MHz | 図の緑色のループ線をカット |
リセット |
| ＦＴ－７２８ | 130～180MHz 300～400MHz 430～500MHz 800～950MHZ |
＜コマンド改造＞ ［▲］と［▼］を押しながら電源をＯＮにする。 コマンド入力は１回だけで良い。このコマンドは１回 する毎に「拡張」と「ノーマル」が切り替わります。 後期型はハード改造とコマンドの両方が必要。 |
コマンド改造時はリセット不要。 リセットすると元に戻ってしまう。 |
| ＦＴ－７２９ | 110～180MHz 300～500MHz 800～950MHZ |

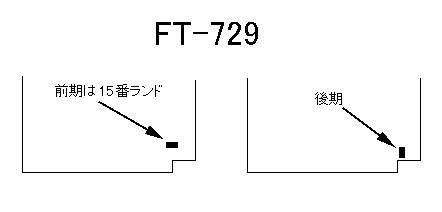

右下角あたりの図のチップ部品を取る 前期型と後期型でチップ部品の位置が違う。 |
［▲］と［▼］を押しながら電源ＯＮ |
| ＶＸ－１ | 0.5～1.7MHz 76～999MHz |

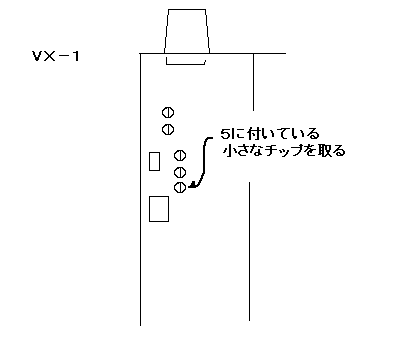

本体のネジ３本を外して開く。(開きにくい) 白いシール下にある図のチップ部品を外す |
１．[MV]＋[AR]＋電源ＯＮ ２．｢INI?F｣と出たら[F/W] |
| ＶＸ－２ | バッテリー部の銀色シールを外し、図のチップ部品 を外す |
[F]＋[HM/RV]＋[  ] +電源ＯＮ |
|
| ＶＸ－３ | 改造後に広がる受信範囲 253-276MHz 380-383MHz 412-416MHz 810-846MHz 860-901MHz 915-961MHz |
バッテリー部の黒色シールを外し、四角い穴の 奥に見える図の小さなチップ部品を外す。 先の細い精密作業用のハンダこてが絶対に必要。 （たとえばこんなハンダこて） |
コマンド不要 |

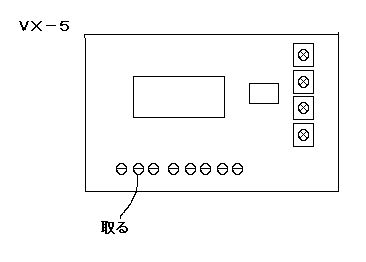

| ＶＸ－５ | 中波・短波 48～998MHz |
バッテリー部のシールを外し、図のとおり 左から２番目のチップ部品を外す |
[BAND]＋[HM]＋[TXPO] ＋電源ＯＮ |
| ＶＸ－６ | バッテリー部のシールを外し、図のとおり左から ７番目のチップ部品を外す |
[BAND]＋[HM/RV]＋[ ] ＋電源ＯＮ |
|
| ＶＸ－７ | バッテリー部のシールを外し、図のとおり ７番のチップ部品を外す |
[MONI]＋[HM/RV]＋[ ] ＋電源ＯＮ |
|
| ＶＲ－１２０ ＶＲ－１５０ |
0.1～1299.9995MHz |

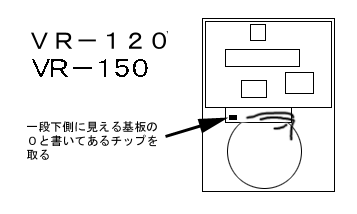

ケースを開き、図のチップ部品を取る ネジは２種類あるので間違えないように要注意 |
コマンド不要 |
| ＶＲ－５００ | 0.1～1299.9995MHz |

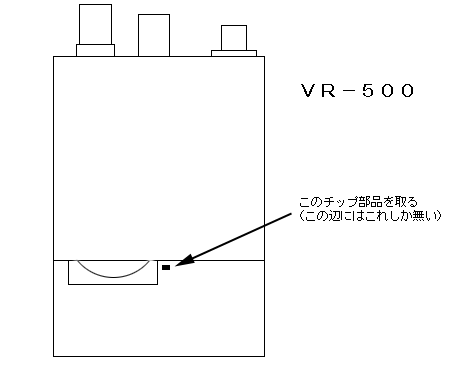

ケースを開き、図のチップ部品を取る | コマンド不要 |

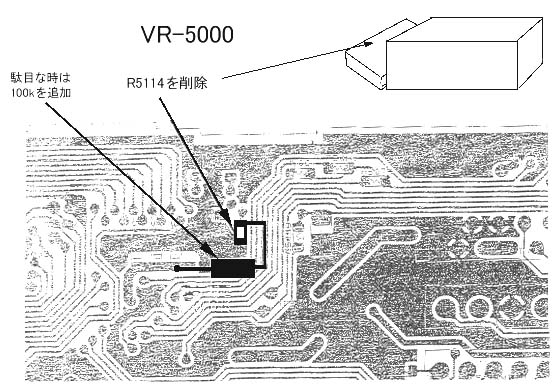

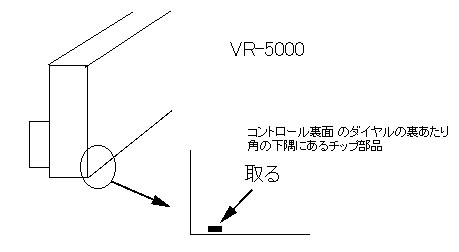

| ＶＲ－５０００ | フロントパネルを前方へ引き出して、パネル裏側に ある 図のチップ抵抗を外す。 図の100Kの抵抗が必要な場合もある ★ロットにより別のタイプ有り［要注意！］ |
ＣＬＲキーを押しながら電源ON | |
| ＦＴ－１０４ | 1207.90～1382.50MHz | ＜コマンド改造＞ ［▲］と［▼］を押しながら電源をＯＮにする。 コマンド入力は１回だけで良い。このコマンドは１回 する毎に「拡張」と「ノーマル」が切り替わります。 |
コマンド改造時はリセット不要。 リセットすると元に戻ってしまう。 |
| ＦＴ－２０４ | 130～170MHz 300～380MHz |
＜コマンド改造＞ ［▲］と［▼］を押しながら電源をＯＮにする。 コマンド入力は１回だけで良い。このコマンドは１回 する毎に「拡張」と「ノーマル」が切り替わります。 後期型はハード改造も必要。 |
コマンド改造時はリセット不要。 リセットすると元に戻ってしまう。 ハード改造時もコマンドは必要。 |
| ＦＴ－７０４ | 430～500MHz 800～950MHz |
＜コマンド改造＞ ［▲］と［▼］を押しながら電源をＯＮにする。 コマンド入力は１回だけで良い。このコマンドは１回 する毎に「拡張」と「ノーマル」が切り替わります。 後期型はハード改造も必要。 |
コマンド改造時はリセット不要。 リセットすると元に戻ってしまう。 ハード改造時もコマンドは必要。 |

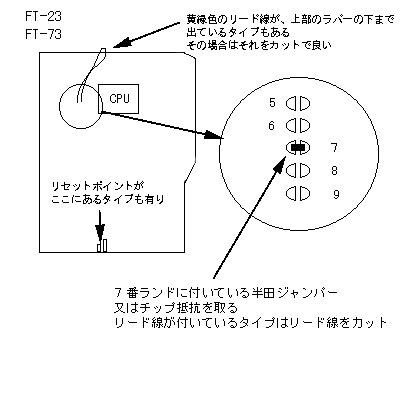

| ＦＴ－２３ | 140～164MHz | バージョンによってリード線、チップ部品、ハンダの ものがあるが、要するに図の７番ランドを解放する |
リセットをする （何回もリセットをしないように） |
| ＦＴ－７３ | 414～460MHz | バージョンによってリード線、チップ部品、ハンダの ものがあるが、要するに図の７番ランドを解放する |
リセットをする （何回もリセットをしないように） |
| ＦＴ－１１ | 110～180MHz 300～400MHz |

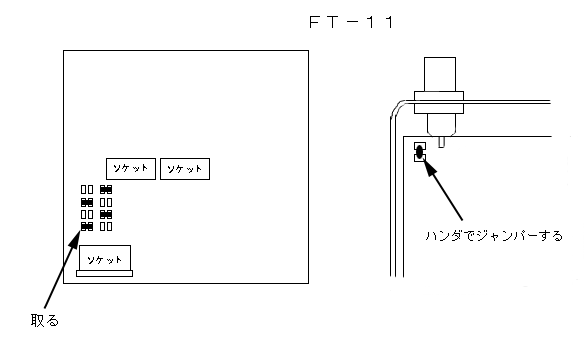

モレックスからフラットケーブルを外し、基板を外し、 図のチップ部品１ケを取り、アンテナ根本のランドを ハンダジャンパーする。 |
[▲]と[▼]を押しながら電源ＯＮ |
| ＦＴ－４１ | 300～500MHz 800～950MHz |

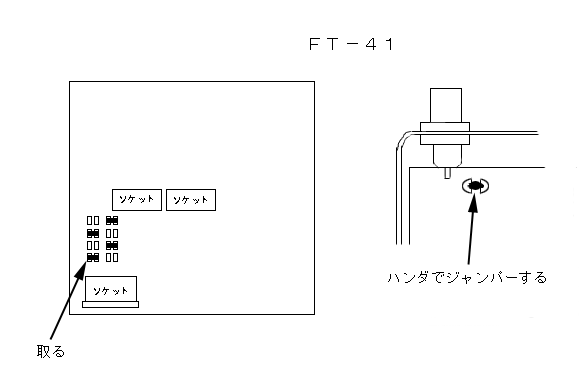

モレックスからフラットケーブルを外し、基板を外し、 図のチップ部品１ケを取り、アンテナ根本のランドを ハンダジャンパーする。 |
[▲]と[▼]を押しながら電源ＯＮ |
| ＦＴ－５０Ｎ | 76～221.995MHz 300～540.000MHz 590～999.000MHz |
本体裏のシール（小さい方）をめくりキーボードを 外し、図のチップ部品を取る。 組立は防水パッキンに注意。 |
1. 一度電源を入れて、切る。 2. [ダイヤルつまみの頭]＋ [LAMP]+電源ON。 ピポパと音がすればＯＫ。 |
| ＦＴ－５１ | 60～180MHz 300～512MHz 700～999MHz |

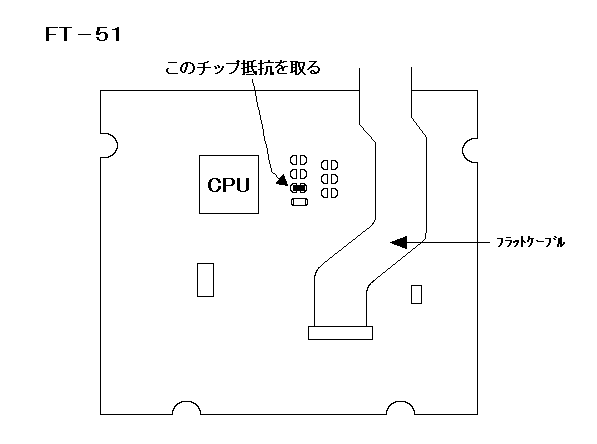

本体のネジ４本を少しゆるめる。（外さない） バッテリー取付部の板を、ネジ６本とリリースボタンの ネジを取って外す。（ネジのタイプが違うので注意） フラットケーブルに注意して図のチップ抵抗を取る |
▲と▼キーを押しながら電源ＯＮ |
| ＦＴ－６０ | 歯抜け部分を解放 | つまみ、ゴムブッシュ、リングナットを取る。 本体の銀色の変形ネジ２本を外す。 DCゴムキャップも引っかからないように開いておく。 パネルとシャーシを下部からゆっくりと開き（固い） 写真のチップ抵抗を取る。 （新）ロットによる別タイプもあります。 |
コマンドなし |

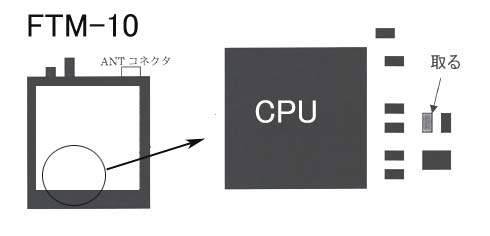

| FTM-10 | 取説p.10 BU-1取付かたを参考に本体ケースを開き 本体上面の図のチップ部品を取る。 |
コマンド不要 | |
| FTM-10S | 改造後に広がる受信範囲 380-383MHz 810-846MHz 860-901MHz 915-961MHz |

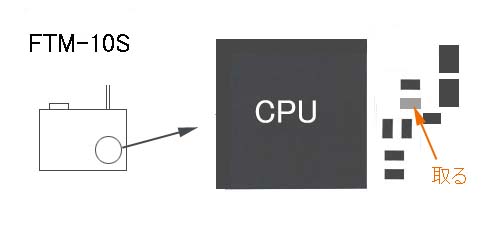

本体底ケースを外し、図のチップ部品を取る | コマンド不要 |
