アイコム無線機の受信改造方法

［全機種一覧表］

アイコム掲載機種　　機種名をクリックすれば近くへジャンプします
固定機・モービル機	ハンディー機	ハンディー機	受信機
IC-7000 IC-706MKⅡG I IC-820 IC-821 IC-900 IC-901 IC-970 IC-1201 C-2320 IC-2330　 IC-2340 IC-2350 IC-2500 IC-2700 IC-3700 IC-2710 IC-2720 IC-2800 IC-207 IC-208　 IC-229 IC-339	IC-W2 IC-W21 IC-W21T IC-X21T IC-W31 IC-W31NSS IC-Δ1 IC-Z1 IC-T8 IC-T81 IC-T7 IC-S7 IC-Q7 IC-V1	IC-02N IC-03N IC-2i IC-3i IC-S21 IC-S31 IC-T21 IC-T31 IC-S22 IC-S32 IC-T22 IC-T32 IC-T90　 ID-91	IC-PCR100 IC-PCR1000 IC-R100 IC-R10 IC-R1500/IC-PCR1500 IC-R2 IC-R3 IC-R5
■パワーのタイプが違っても、改造方法は基本的に同じです。 ■コマンド記述の見方は　　（例）　[F]+[M/S]+電源ON　は、[F]ボタンと[M/S]ボタンを押しながら、電源を入れるという意味です ■周波数帯の表示は、特に意味があって分けているのではありません。　使用可能になるおおよその周波数帯を、書きやすいように都合で分けて表示しています。 ■質問等は一切受付けません。質問メールを頂いても回答しませんので、あしからずご了承下さい。 ■この参考資料による改造の、いかなる結果にも一切の責任を負いません。　　改造する人は、すべて個人の責任に於いてして下さい。

機種名		方　　法	コマン　ド
ＩＣ－９７０	136～174MHz	LOGICユニットの抵抗(R190)を切る	[F]+[M/S]+電源ON
ＩＣ－９７０	ﾐﾆﾘﾋﾟｰﾀｰ	LOGICユニットの抵抗(R191)を切る	[F]+[M/S]+電源ON

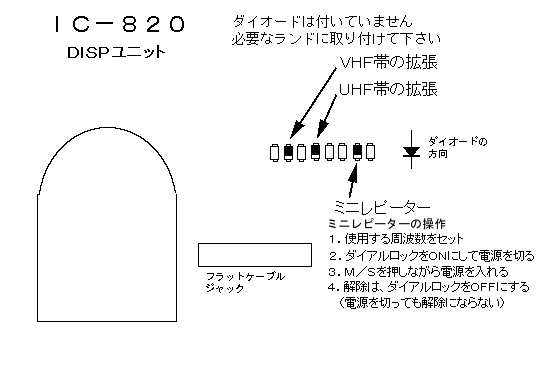

ＩＣ－８２0	136～174MHz 420～460MHz	ロータリーエンコーダーの裏側あたり DISPﾕﾆｯﾄの図の所にﾀﾞｲｵｰﾄﾞを付ける	[[MW]+電源ON

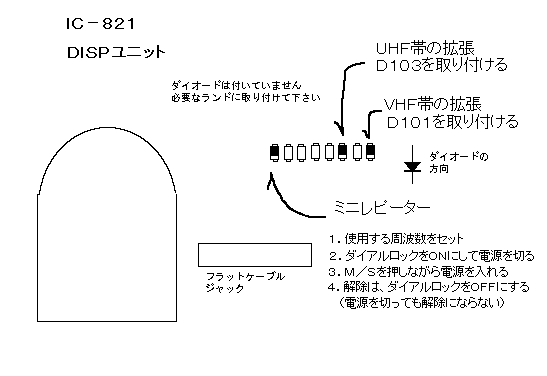

ＩＣ－８２１	136～174MHz 420～460MHz	ロータリーエンコーダーの裏側あたり DISPﾕﾆｯﾄの図の所にﾀﾞｲｵｰﾄﾞを付ける

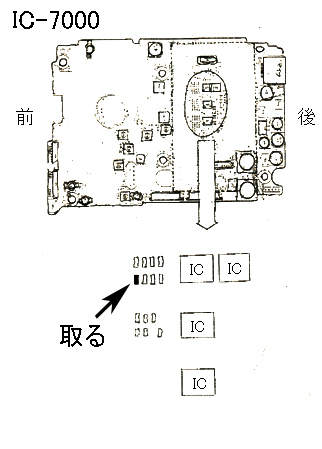

ＩＣ－７０００	30～199.99MHz 400～470MHz	メイン基板上のユニットを外し、図のダイオードを外す

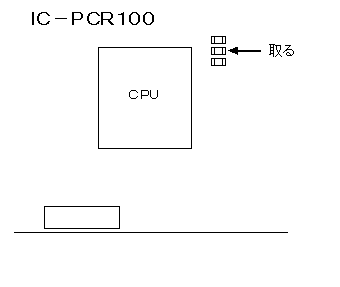

IC-PCR100		コントロール部、ＣＰＵの側に３個並んだ図のチップ部品をの１ケを取る

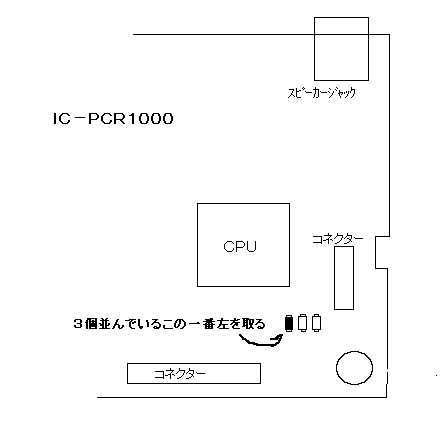

IC-PCR1000		受信機部分とコントロール部分の２枚の基板があまりすコントロール部分の図のチップ部品を取る

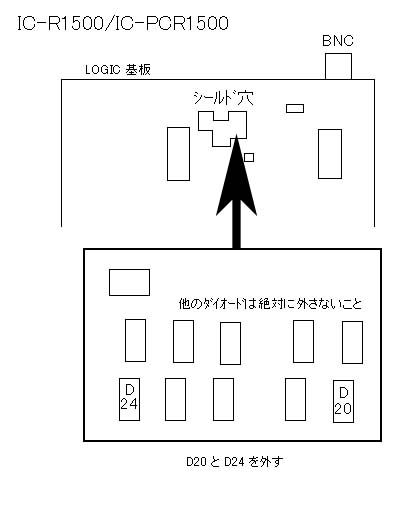

IC-R1500 IC-PCR1500		LOGIC基板の図のチップ部品を取る

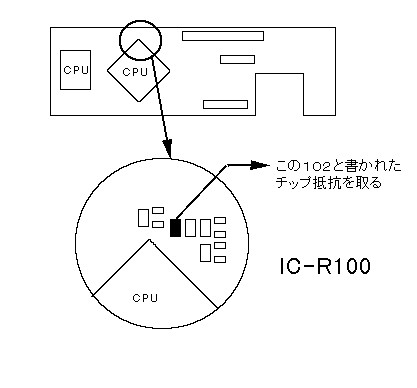

IC-R100	0.1～1800MHz	フロントパネルを外し、ＬＣＤの裏側にある斜めに付いたCPUの側の図のチップ抵抗を取る	[FUNC]＋[ENT]＋電源ＯＮ

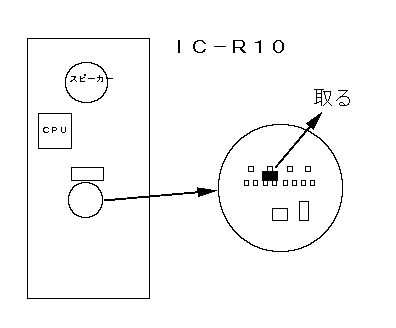

ＩＣ－Ｒ１０	0.5～1300MHz	背面のネジ６本を取って開き、ロジック基板の３本足チップダイオード図のＤ５４を取る

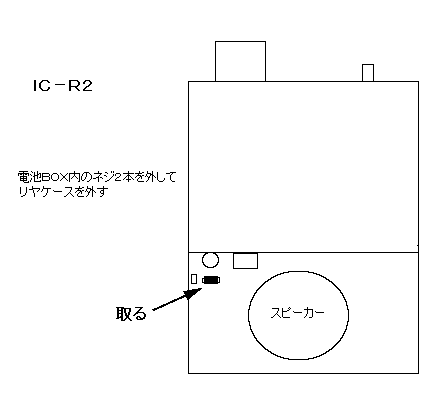

ＩＣ－Ｒ２	0.495～1309.995MHz	電池ＢＯＸの中のネジ２本を外して、リアケースを外し、図のチップダイオードを取る	不要

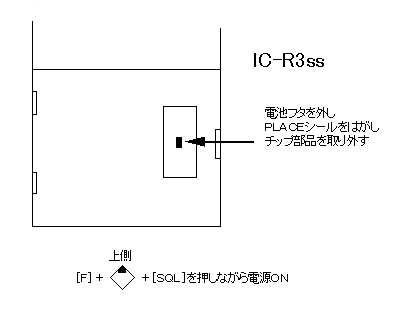

ＩＣ－Ｒ３		図に記載	図に記載

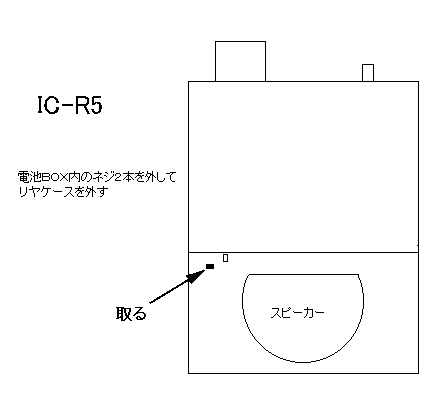

ＩＣ－Ｒ５	0.15～1309.995MHz	電池ＢＯＸの中のネジ２本を外して、リアケースを外し、図のチップ部品を取る	[FUNC]＋[SQL]＋[BAND]＋電源ＯＮ

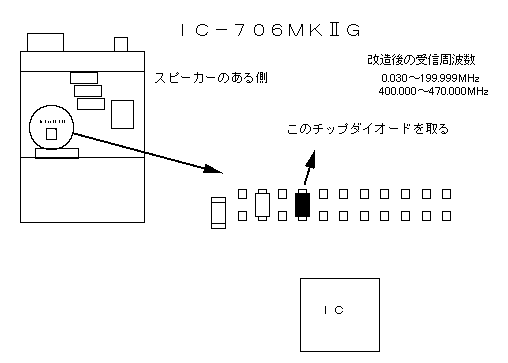

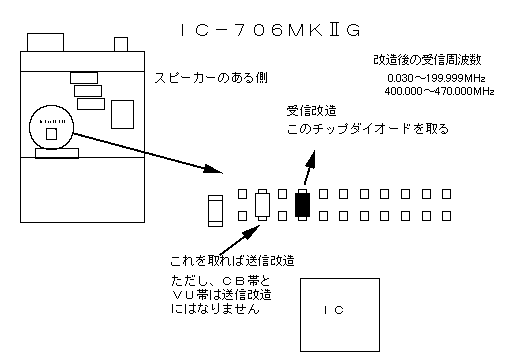

IC-706MKⅡG	0.03～199.999MHz 400～470.00MHz	本体上部、手前の基板の図のＤ２０２８を取る送信改造はＨＦ帯だけ。お薦めしませんがこちら
ＩＣ－９００	138～174MHz	コントロールユニットのダイオードマトリックス D列の１に付いているガラス管ダイオードをカット

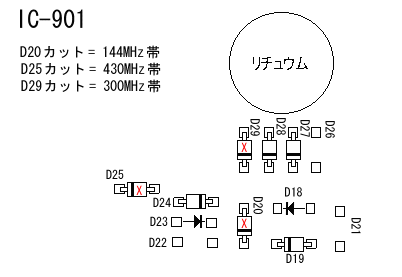

ＩＣ－９０１	136～174MHz 300～378MHz 400～479MHz	コントロールパネルのLCD表示パネルの裏側図に記載のダイオードをカット	[CHECK] + [MW] + 電源ON
ＩＣ－１２０１

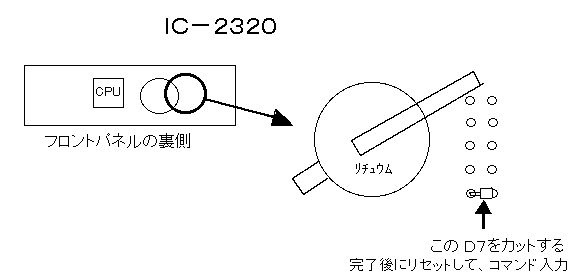

ＩＣ－２３２０	118～174MHz 300～479MHz 830～950MHz	ハード改造はフロントパネル裏側のロジック基板の図のＤ７をカットする。　コマンド改造も可能。 ①[V/MHz]+[MONI]+マイクの[DN]+電源ＯＮ ②[M/CALL]+[MONI]+マイクの[DN]+電源ＯＮ	ハード改造後はリセットをして左のコマンドを入れる

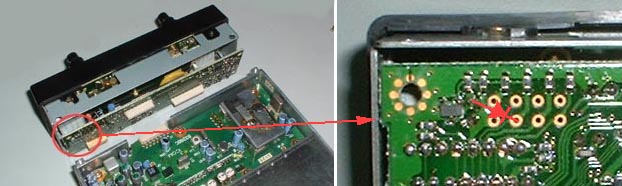

ＩＣ－２３３０	118～174MHz 320～479MHz 830～950MHz	フロントパネル裏側。写真の箇所に小信号用ダイオードをハンダ付けをして、組立後に右のコマンドを入れる。	[V/MHz] + [SET] + [マイクのDOWN] + 電源ON

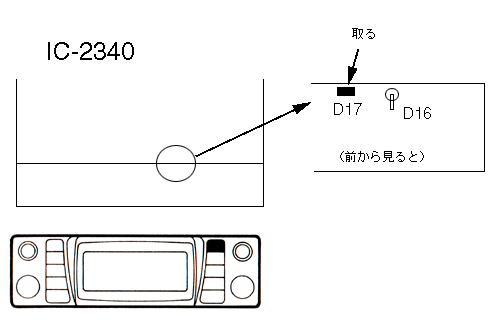

ＩＣ－２３４０	118～174MHz 320～479MHz 830～950MHz	スピーカー側ケースを外す。フロントパネルと本体の間にあるロジック基板を上から見ると見えているD17を取る。	[V/MHz](左右どちらでも良い)] + [SET] + [マイクのDOWN]+ 電源ON

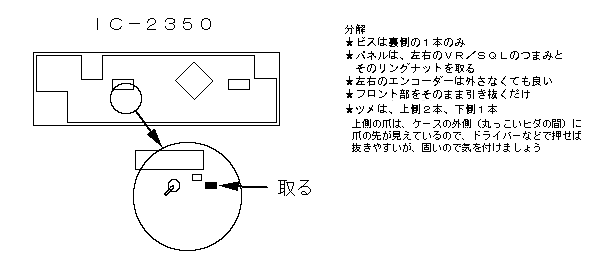

ＩＣ－２３５０	118～174MHz 320～479MHz 830～950MHz	フロントパネル裏側基板の図のＤ７を取る． VRのリングナットを外し、ヒートシンク側の穴に見える爪などを上手く外してフロント部を引き抜く。（エンコーダーのリングナットは外さなくても良い）	[V/MHz](左右どちらでも良い)を押し続けながら電源ＯＮ

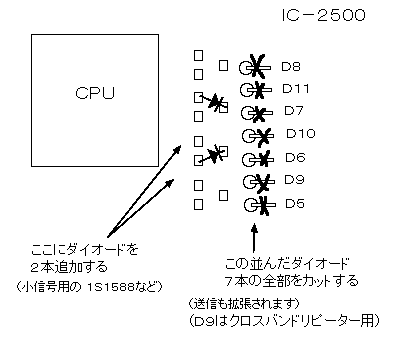

ＩＣ－２５００	300～479MHz 850～940MHz 1235～1300MHz	コントロール基板のＣＰＵの横にズラリと並んだガラス管ダイオードをカットし、さらに図のように 1S1588などのダイオードを２本取り付ける	[MW]＋[MONI]＋電源ＯＮ

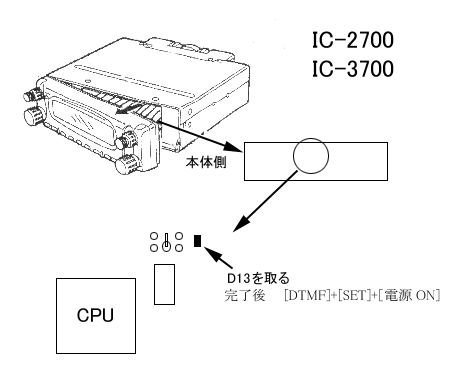

ＩＣ－２７００	118～174MHz 320～479MHz 850～999.999MHz	フロントパネルを外して、本体側の基板にある図のＤ１３を取る	[DTMF]＋[SETI]＋電源ＯＮ
ＩＣ－３７００	138～174MHz 320～479MHz 850～999.995MHz 1000～1400MHz	フロントパネルを外して、本体側の基板にある図のＤ１３を取る	[DTMF]＋[SETI]＋電源ＯＮ

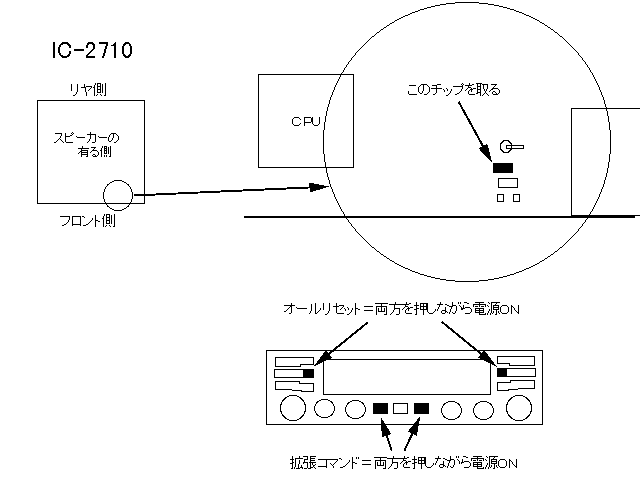

ＩＣ－２７１０	118～174MHz 320～479MHz 830～950MHz	本体、スピーカーの有る側基板の図のＤ137を取る．フタはネジ１本だけで止まっているが、外すのはとても固い	[LOW]＋[DTMF]＋電源ＯＮ図にも記載してあります
ＩＣ－２７２０	118～173.995MHz 375～549.995MHz 834.10～999.99MHz	下側カバーを開き、CPUの近くにある図のダイオードを取る	[LOW]＋[DUP]＋電源ＯＮ

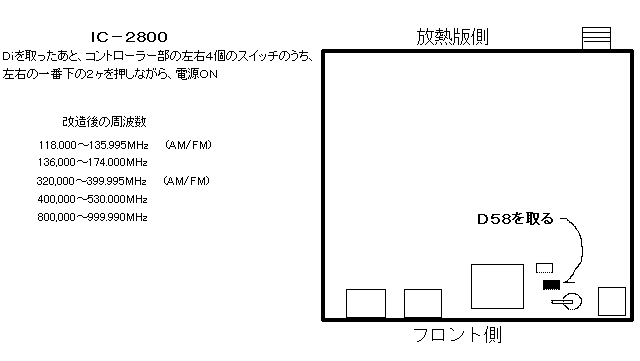

ＩＣ－２８００	118～174MHz 320～5300MHz 800～999.99MHz	メインユニット基板の図のＤ５８を取る	図に記載

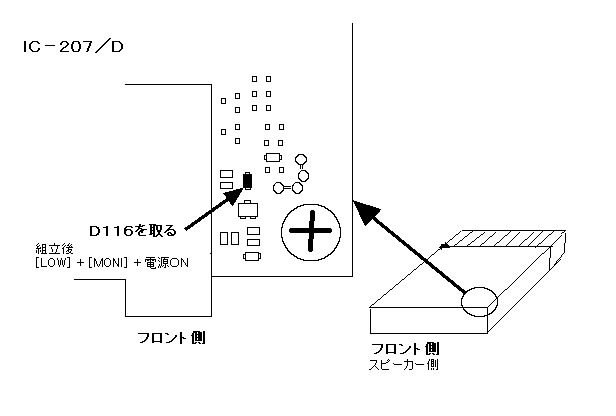

ＩＣ－２０７	118～174MHz 320～479MHz 830～950MHz	メイン基板の図のＤ１１６を取る	[LOW]＋[MON]＋電源ＯＮ
ＩＣ－２０８		メイン基板の図、写真のＤ519を取る	[LOW]＋[MONI]＋電源ＯＮ

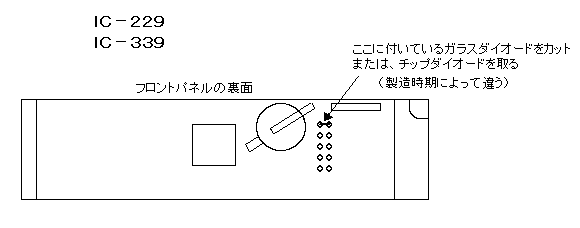

ＩＣ－２２９	118～174MHz 340～380MHz 870～890MHz	前期型は左のコマンドだけで改造出来ますが後期型は図のダイオードを外してからリセット。 800Mの受信は専用ｱﾝﾃﾅ増設が必要です	[V/MHz]＋[MONI]＋[ﾏｲｸのDN] ＋[電源ＯＮ]
ＩＣ－３３９	300～479MHz 830～950MHz	前期型は左のコマンドだけで改造出来ますが後期型は図のダイオードを外してからリセット。 800Mの受信は専用ｱﾝﾃﾅ増設が必要です。	[V/MHz]＋[MONI]＋[ﾏｲｸのDN] ＋[電源ＯＮ]

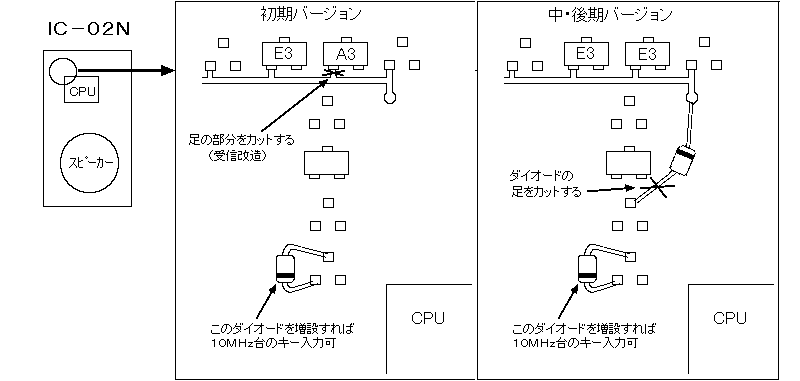

ＩＣ－０２Ｎ	135～155MHz	スピーカーとＣＰＵのある基板に図の加工をする	リセットをする

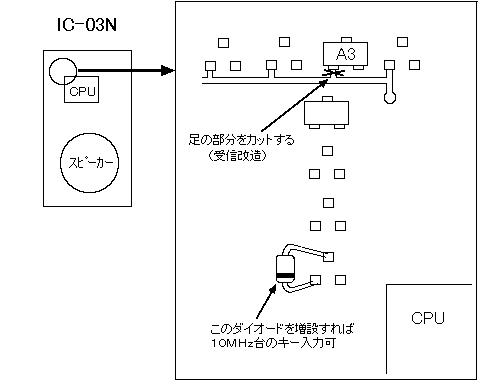

ＩＣ－０３Ｎ	420～450MHz	スピーカーとＣＰＵのある基板に図の加工をする	リセットをする

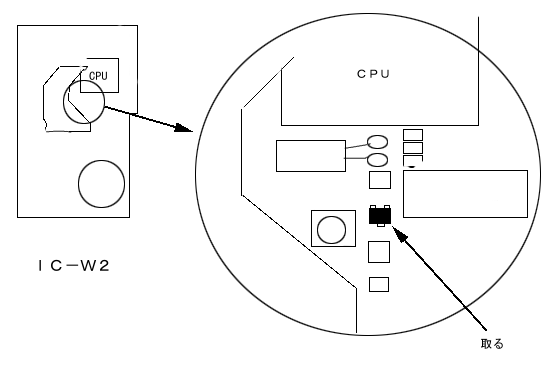

ＩＣ－Ｗ２	110～135.995MHz 136～175MHz 320～520MHz 800～980MHz	［改造法１］コマンド改造 [Ｆ]+[Ｂ]+[＃]の３つのキーを押しながら電源を入れる［改造法２］ハード改造フラットケーブルの側にある図のチップダイオードを取る	コマンド改造をした時はリセットはしないハード改造時はリセットをする

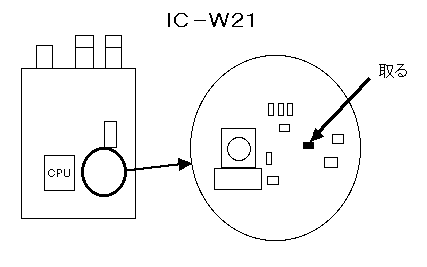

ＩＣ－Ｗ２１	50～599.995MHz 300～999.990MHz	シールド板の下、ＣＰＵの横方向にあるM1と書かれた灰色のチップ部品を取る	[V/M]＋[MONI]＋[LIGHT] ＋[電源ＯＮ]

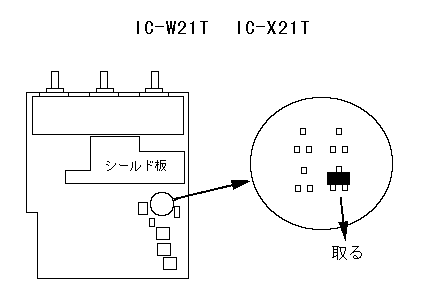

ＩＣ－Ｗ２１Ｔ	50～999.990MHz	ロジック基板にある図の３本足チップDiを取る【１００の桁入力コマンド】 [F]＋[8]でSETモードにし、 [#]を何度か押して PL （のセット）を選択する。 1 になっているのでダイヤルを回して 100 にする。 [PTT]を軽く１回押して完了。	[Ｂ]＋[＃]で電源ＯＮコマンドは、全表示が終わるまで押し続ける
ＩＣ－Ｘ２１Ｔ	128～193MHz 225～285MHz 340～515MHz 652～990MHz 1095～1310MHz	ロジック基板にある図の３本足チップDiを取るコマンドは、全表示が終わるまで押し続ける	[Ｂ]＋[＃]で電源ＯＮ

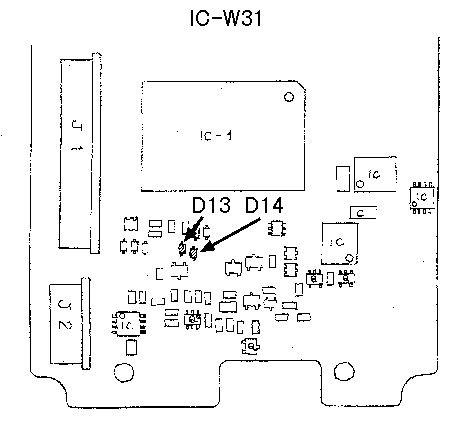

ＩＣ－Ｗ３１	50～299.955MHz 300～999.995MHz	ロジック基板にあるチップダイオード図の、Ｄ１３とＤ１４の２本を取る	[ＭＲ]＋[△]＋電源ＯＮ

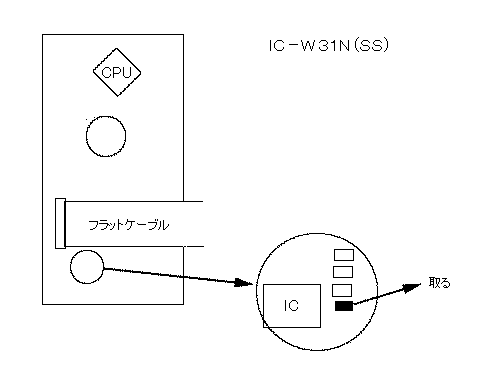

IC-W31N(SS)	108～199.955MHz 300～999.990MHz	ネジに種類があるので分解時に注意図のチップ部品を取る	[SQL]＋[BAND]＋電源ＯＮ

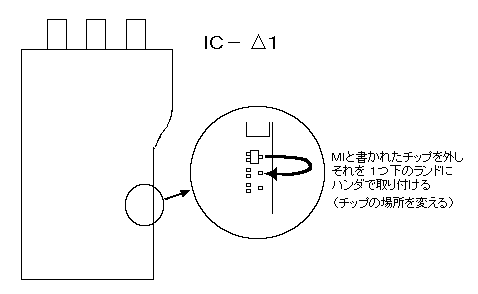

ＩＣ－Δ１	107～197MHz 310～492MHz 672～915MHz 1165～1315MHz	図のチップダイオードを外して、その一つ下のランドに付け直す	[Ｂ]＋[＃]＋電源ＯＮ

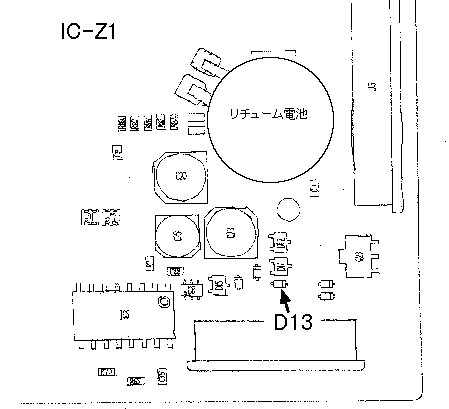

ＩＣ－Ｚ１	50～299.955MHz 300～999.995MHz	ロジック基板にあるチップダイオードＤ１３を取る	[Ｂ]＋[＃]で電源ＯＮ

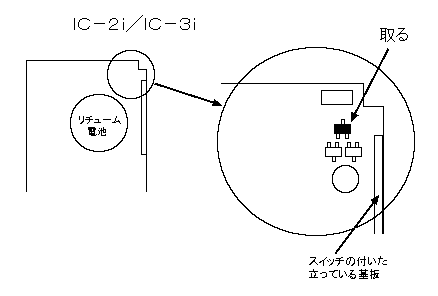

ＩＣ－２ｉ	108～190MHz 240～387MHz	図の３本足チップ部品を取る	リセットをしてから [MONI]+[V/M]+[LIGHT]+電源ON
ＩＣ－３ｉ	314～506MHz 800～967MHz	図の３本足チップ部品を取る	リセットをしてから [MONI]+[V/M]+[LIGHT]+電源ON

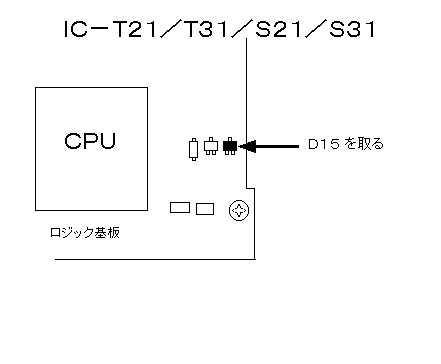

ＩＣ－Ｓ２１	108～174MHz 330～500MHz	ロジック基板の３本足ダイオードＤ１５を取る	[MONI]+[V/M]+[LIGHT]+電源ON
ＩＣ－Ｓ３１	330～510MHz 720～980MHz	ロジック基板の３本足ダイオードＤ１５を取る	[MONI]+[V/M]+[LIGHT]+電源ON
ＩＣ－Ｔ２１	108～180MHz 330～500MHz 710～970MHz	ロジック基板の３本足ダイオードＤ１５を取る	[Ｂ]＋[＃]で電源ＯＮ
ＩＣ－Ｔ３１	108～180MHz 330～500MHz 720～970MHz	ロジック基板の３本足ダイオードＤ１５を取る	[Ｂ]＋[＃]で電源ＯＮ

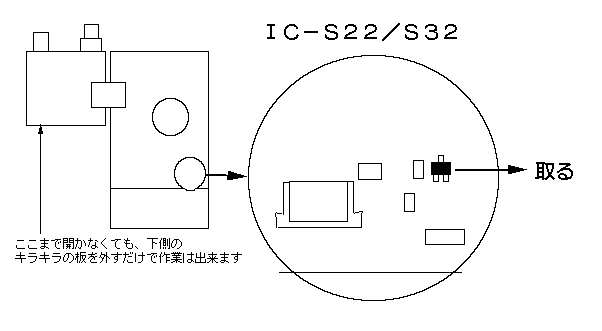

ＩＣ－Ｓ２２	108～174MHz 345～400MHz	電池取付部の下のキラキラの板を外しロジック基板の３本足ダイオードＤ７を取る	[F]+[SEL]+[CALL]+電源ON LCDが全点灯するまでキーは押し続けること
ＩＣ－Ｓ３２	320～470MHz 720～999.995MHz	電池取付部の下のキラキラの板を外しロジック基板の３本足ダイオードＤ７を取る	[F]+[SEL]+[CALL]+電源ON LCDが全点灯するまでキーは押し続けること

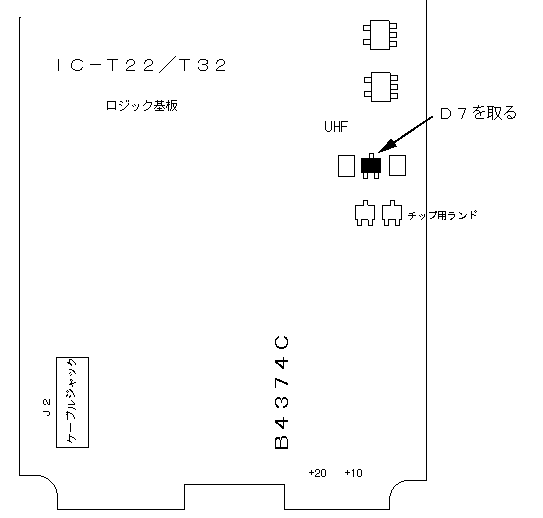

ＩＣ－Ｔ２２ＩＣ－Ｔ３２		電池取付部の下のキラキラの板を外しロジック基板のＤ７を取る	[MR]＋[△]＋電源ＯＮ LCDが全点灯するまでキーは押し続けること

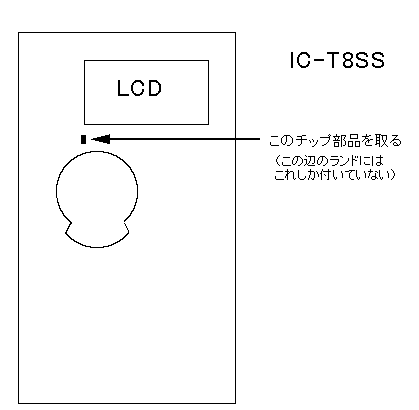

ＩＣ－Ｔ８	50～230MHz 300～1000MHz	ｱﾝﾃﾅコｺﾈｸﾀｰ止めﾈｼﾞと電池ｹｰｽ部のﾈｼﾞ２本を外し、ﾀﾞｲﾔﾙつまみを抜き、ｼｬｰｼを引き上げるようにして分解(固い)する。図の部品を外す。	[SQL]＋[BAND]＋電源ＯＮ

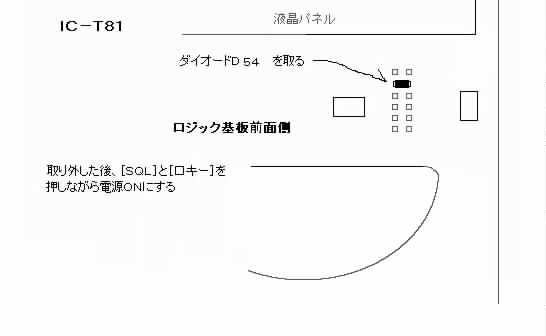

ＩＣ－Ｔ８１	50～230MHz 300～1000MHz 1260～1300MHz	分解は、ＩＣ－Ｔ８と同じロジック基板（液晶側）の右上にあるチップダイオード図のＤ５４をを取る	[SQL]＋[□キー]＋電源ＯＮ □キーはマルチファンクションキーの中央

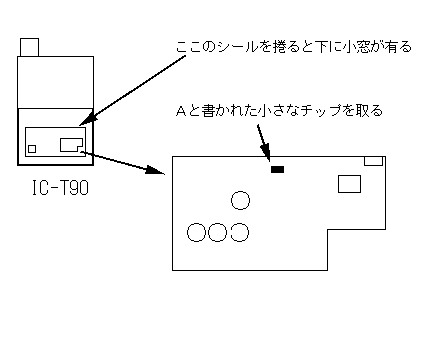

ＩＣ－Ｔ９０		電池ケース装着部内のシールを外し、その下の小窓から見える図のＡと書かれたチップダイオードを取る	[８]＋[BAND]＋電源ＯＮ

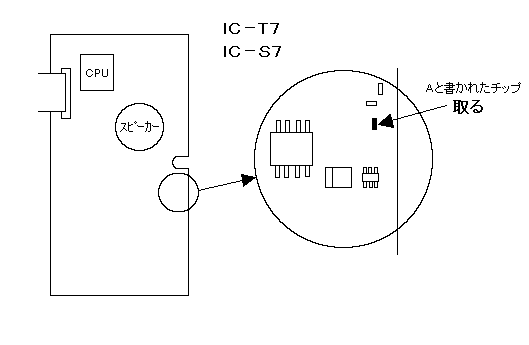

ＩＣ－Ｔ７	90～199.995MHz 300～999.990MHz	図のＡと書かれたチップダイオード２ヶの内、下側の方１ケを取る	[MONI]＋[BAND]＋電源ＯＮ
ＩＣ－Ｓ７	50～199.995MHz 300～999.990MHz	図のＡと書かれたチップダイオード２ヶの内、下側の方１ケを取る	[MONI]＋[BAND]＋電源ＯＮ

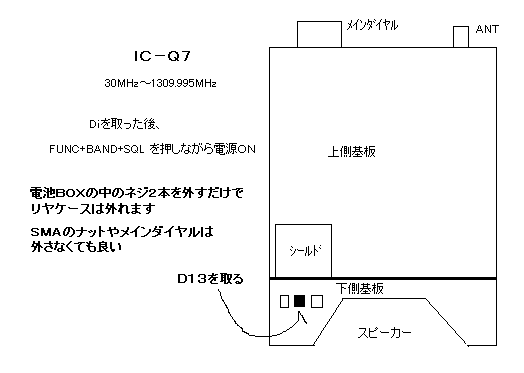

ＩＣ－Ｑ７	30～1309.995MHz	電池ＢＯＸの中のネジ２本を外して、リアケースを外し、図のＤ１３を取る	[FUNC]+[BAND]+[SQL]を押しながら電源ON
ＩＣ－V1		上下4本とイヤホン端子部の小ネジ２本を外し、ダイヤルつまみとアンテナ部のリングナットを外すと分解できます。　（リングナットはネジロックされているのでとても固い）写真のチップダイオード２個を外す。	[FUNC]＋[MONI]＋電源ON
