| 掲載機種 機種名をクリックして下さい （近くへジャンプします） | ||||
| C-1200 C-4200 C-5750 C-5900 C-5900B C-7100 |
C-101 C-401 C-501 C-601 C-701 C-710 C-510 |
C-150 C-160 C-170 C-412 C-415 C-450 C-460 C-470 |
C-520 C-550 C-560 C-620 |
AX-400 AX-400B VR-500 (ヤエスに記載) |
| ■パワーのタイプが違っても、改造方法は基本的に同じです。 コマンド記述の見方は （例） [F]+[M/S]+電源ON は、[F]ボタンと[M/S]ボタンを押しながら、電源を入れるという意味です ■周波数帯の表示は、特に意味があって分けているのではありません。 使用可能になるおおよその周波数帯を、書きやすいように都合で分けて表示しています。 ■質問等も一切受付けません。質問メールを頂いても回答しませんので、あしからずご了承下さい。 ■この資料による改造のいかなる結果にも一切の責任を負いません。 改造する人は、全て個人の責任に於いてして下さい。 |
||||

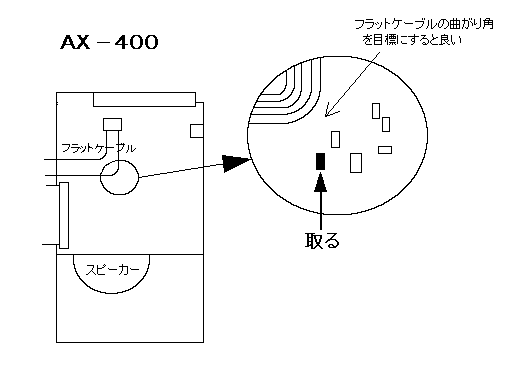

| ＡＸ−４００ | 500KHz〜 1299.99MHz |
ネジ４本を外し、フラットケーブルに注意して分解。 基板中央付近にある図のチップ抵抗を取る |
|

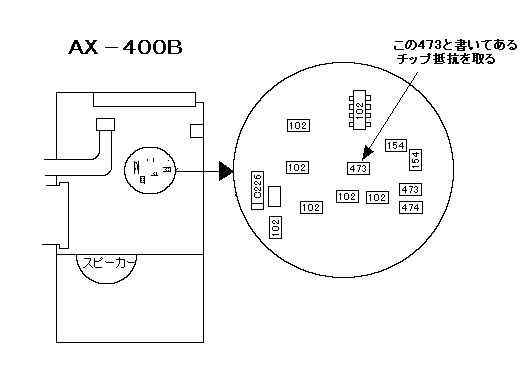

| ＡＸ−４００Ｂ | 100KHz〜 1299.99MHz |
ネジ４本を外し、フラットケーブルに注意して分解。 基板中央付近にある図のチップ抵抗を取る |
|
| Ｃ−４２００ Ｃ−１２００ |
100-199.955MHz 250-519.955MHz 800-99.990MHz |
２機種とも拡張範囲とポイントは同じく 本体フロントﾊﾟﾈﾙの裏側、ＣＰＵの近くにある 図のチップ部品を取る |
完了後にオールリセット |

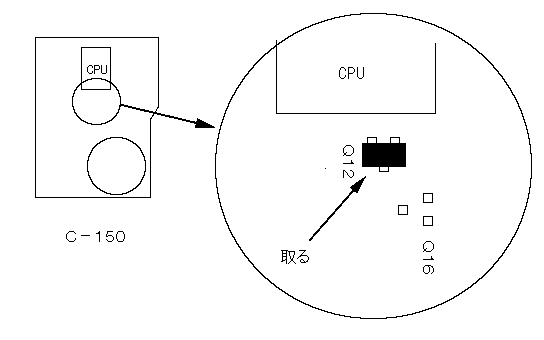

| Ｃ−１５０ | 133-179.995MHz | 【コマンドだけの改造】 [3]キーを押しながら電源ON | リセットすると元に戻ってしまう |
| 【ハード改造】 図を参照 | ■５ケタ入力にするコマンドは [F]を押しながら[0]→[1] |
||
| ■ハード改造をした場合のみ [F]＋電源ＯＮでリセットをする |
|||

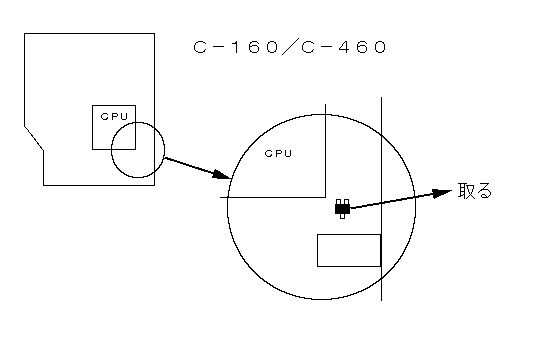

| Ｃ−１６０ | 56-96MHz 100-174MHz 221-392MHz |
ＣＰＵの右下にある図のチップ部品を取る。 完了後にリセットする。 リセット= [F]を押しながら[0]→[3]→[0]→[1] |
５ケタ入力は [F]を押しながら[0]→[0] 次に[8] |

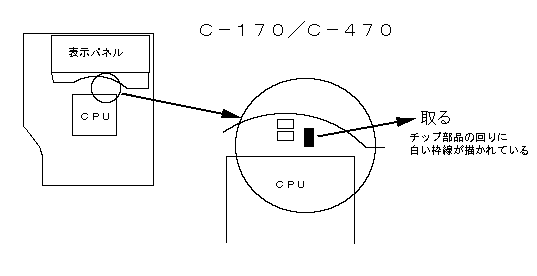

| Ｃ−１７０ | 82-999.990MHz | ＣＰＵの上方にある図のチップ部品を取る | コマンド不要 |

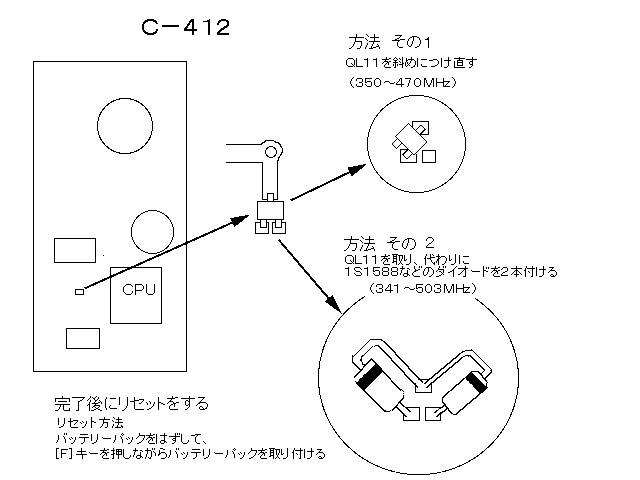

| Ｃ−４１２ | 341〜503MHz | ＣＰＵの左にあるＱＬ１１を取り図の加工をする | リセットをする（図に記載） |

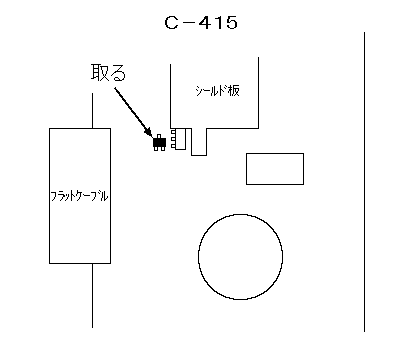

| Ｃ−４１５ | 100-199.955MHz 300-399.900MHz 400-519.995MHz 800-999.995MHz |
シールド版の近くにある図のチップ部品を取る | リセット不要 |

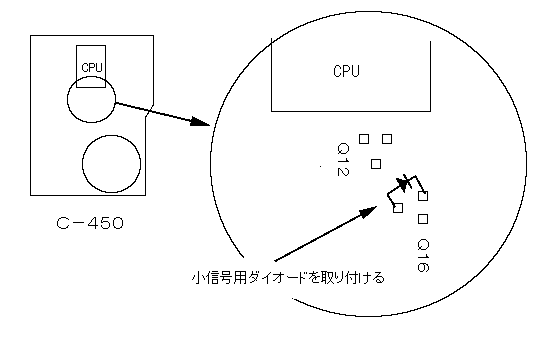

| Ｃ−４５０ | 400-469.995MHz | 【コマンドだけの改造】 [3]キーを押しながら電源ON | リセットすると元に戻ってしまう |
| 333〜469.995MHz | 【ハード改造】 図を参照 | ■５ケタ入力にするコマンドは [F]を押しながら[0]→[1] |
|
| ■ハード改造をした場合のみ [F]＋電源ＯＮでリセットをする |
|||
| Ｃ−４６０ | 330-399.995MHz 400-480MHz 800-980MHz |
ＣＰＵの右下にある図のチップ部品を取る。 完了後にリセットする。 リセット= [F]を押しながら[0]→[3]→[0]→[1] |
５ケタ入力は [F]を押しながら[0]→[0] 次に[8] |
| Ｃ−４７０ | 82-999.990MHz | ＣＰＵの上方にある図のチップ部品を取る | コマンド不要 |

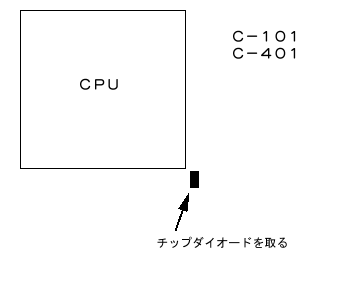

| Ｃ−１０１ | 100-174.995MHz | ＣＰＵの右下角にある図のチップ部品を取る | 電池ケース内のリセットボタンを押す |
| Ｃ−４０１ | 315-480MHz | ＣＰＵの右下角にある図のチップ部品を取る | 電池ケース内のリセットボタンを押す |

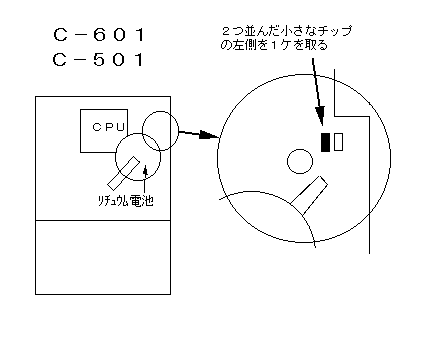

| Ｃ−５０１ | 100-199.955MHz 300-519.955MHz 700-999.95MHz |
リチュウム電池の側、図のチップ部品を取る 接着のために取りにくい場合がある |
リセットは不要だが動作不良の 時はリセットボタンを押す |
| Ｃ−６０１ | 300-519.955MHz 700-99.995MHz 1200-1319.995MHz |
リチュウム電池の側、図のチップ部品を取る 接着のために取りにくい場合がある |
リセットは不要だが動作不良の 時はリセットボタンを押す |

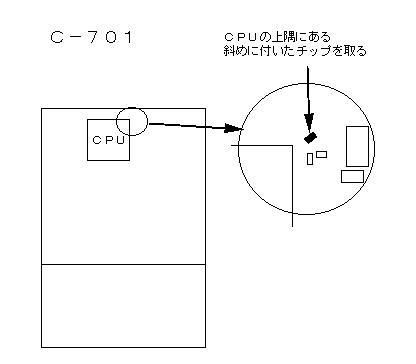

| Ｃ−７０１ | 100〜199.955MHz 300〜519.955MHz 700〜995.500MHZ 1200〜1319.995MHz |
ＣＰＵの上隅に斜めに付いている図のチップ部品 を取る |
リセットは不要 |

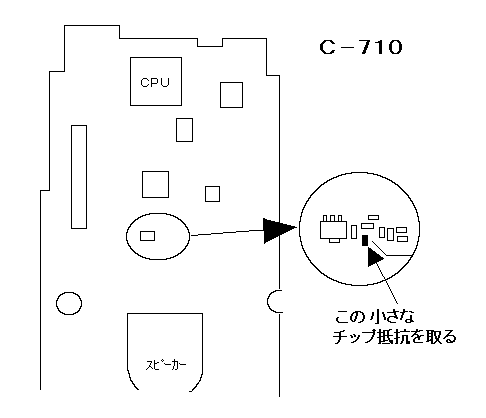

| Ｃ−７１０ | 100〜199.955MHz 300〜519.955MHz 700〜995.500MHZ 1200〜1319.995MHz |
図の小さなチップ抵抗を取る。（取りにくいです） 本体を開くときにはケーブルを切らないように 注意。組立後のリセットは不要 |
|

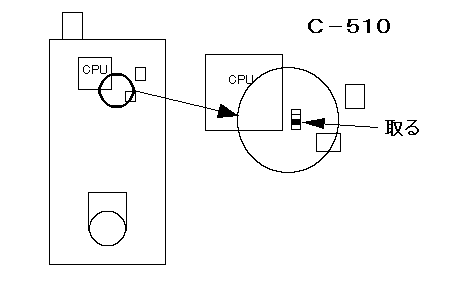

| Ｃ−５１０ | 100〜199.955MHz 300〜399.955MHz 400〜519.995MHZ 700〜999.990MHz |
ネジ６本を外して分解し、ＣＰＵのすぐ側の下から ２番目の図の小さなチップ抵抗を取る |
|

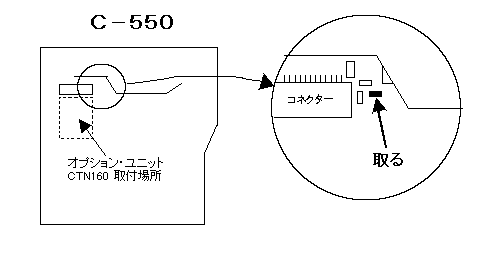

| Ｃ−５５０ | 100〜199.995MHz 300〜499.995MHz 800〜999.995MHz |
左やや上にあるTSQユニット取付コネクターの側 図のチップ部品を取る |
完了後にオールリセット |

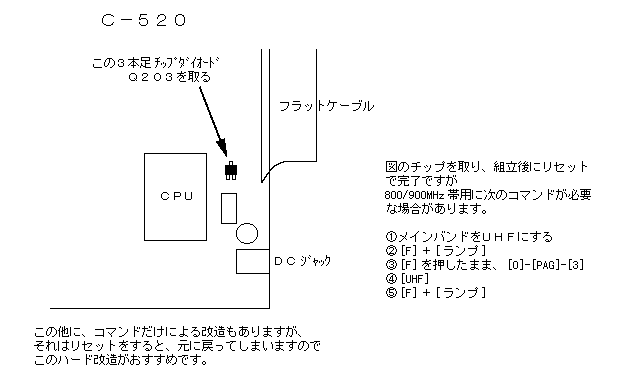

| Ｃ−５２０ | 124〜176.50MHz 327〜471.00MHz 820〜979.99MHz |
隠しコマンドの多い機種です。 ハード改造は図の通り、完了後にコマンドが必要 な場合もあります。 |
完了後にオールリセット＋ｺﾏﾝﾄﾞ。 ﾊﾞﾝﾄﾞ切替は[F]＋[0]→[F]＋[3]ｷｰ |

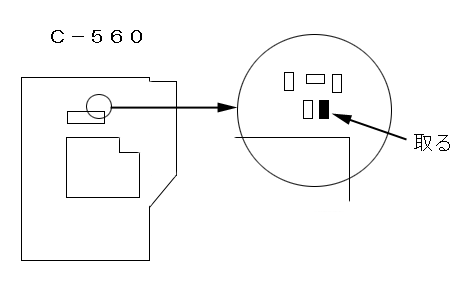

| Ｃ−５６０ | 100〜199.995MHz 300〜499.995MHz 800〜999.995MHZ 1200〜1299.995MHz |
トーンスケルチユニット用コネクターのすぐ上 にある図のチップ部品を取る |
完了後にオールリセット （ [F]＋[SQL OFF]＋電源ON ） |

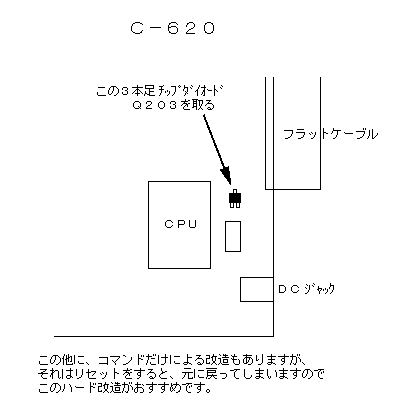

| Ｃ−６２０ | 330〜474.995MHz 820〜964.995MHz 1220〜1340.995MHz |
ＣＰＵの横にある図の３本足チップダイオードを 取る |
完了後にオールリセット。 ﾊﾞﾝﾄﾞ切替は[F]＋[0]→[F]＋[3]ｷｰ |

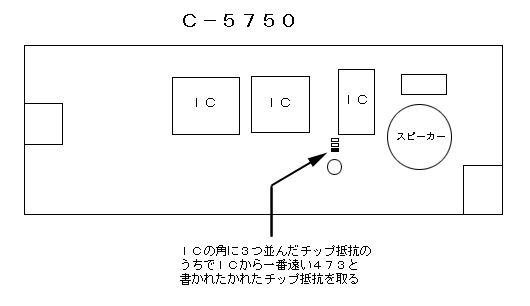

| Ｃ−５７５０ | 100〜199.955MHz 300〜399.955MHz 400〜519.995MHZ 700〜999.990MHz |
フラットケーブルに注意しながら分解して 図のチップ抵抗を取る。 |
完了後は自動でオールリセットに なる |

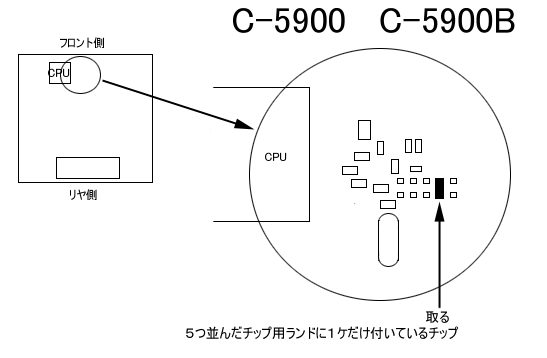

| Ｃ−５９００ Ｃ−５９００Ｂ |
42〜191MHz 230〜506MHz 100〜205MHz 245〜522MHZ 550〜1020MHz |
本体カバーを外し、図を参照してＣＰＵの横の方に ５つ並んだチップ用ランドに１つだけ付いている部品 を取る |
リセットしなくてもよい |
| Ｃ−７１００ | 108〜178MHz 320〜480MHz 810〜999.9875MHz |
スピーカー面のフタを外して、フロント近くの 図の４つのチップ部品を外す。 |
[MHz]+[REV]+電源ON。 このコマンドは１回入力する毎に 「拡張」または「リセット」になる。 |
